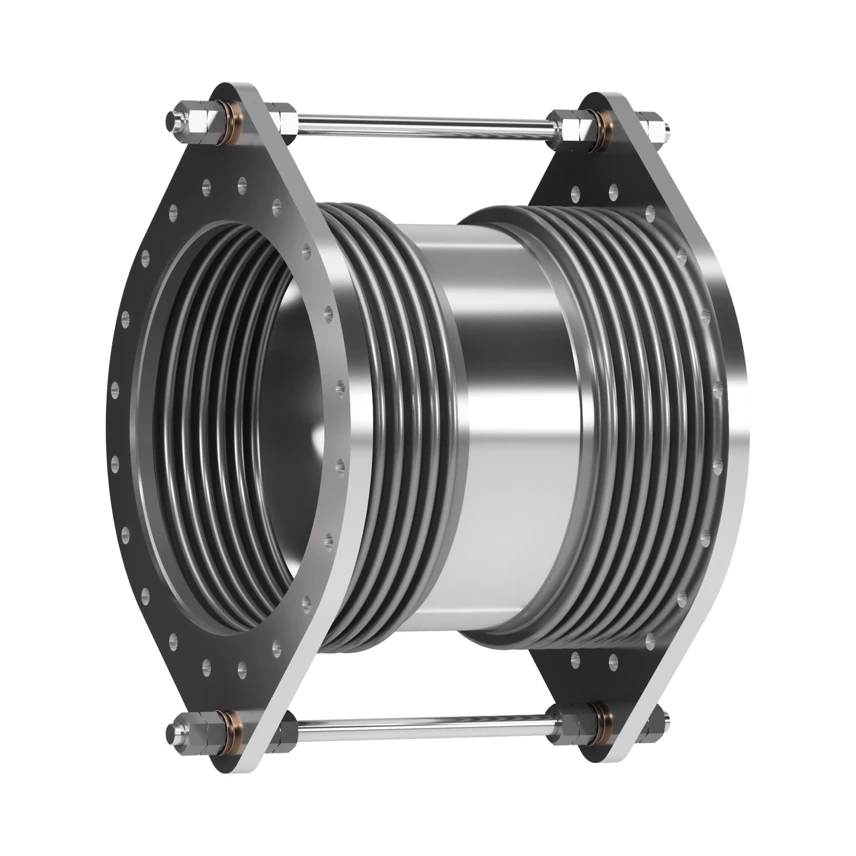

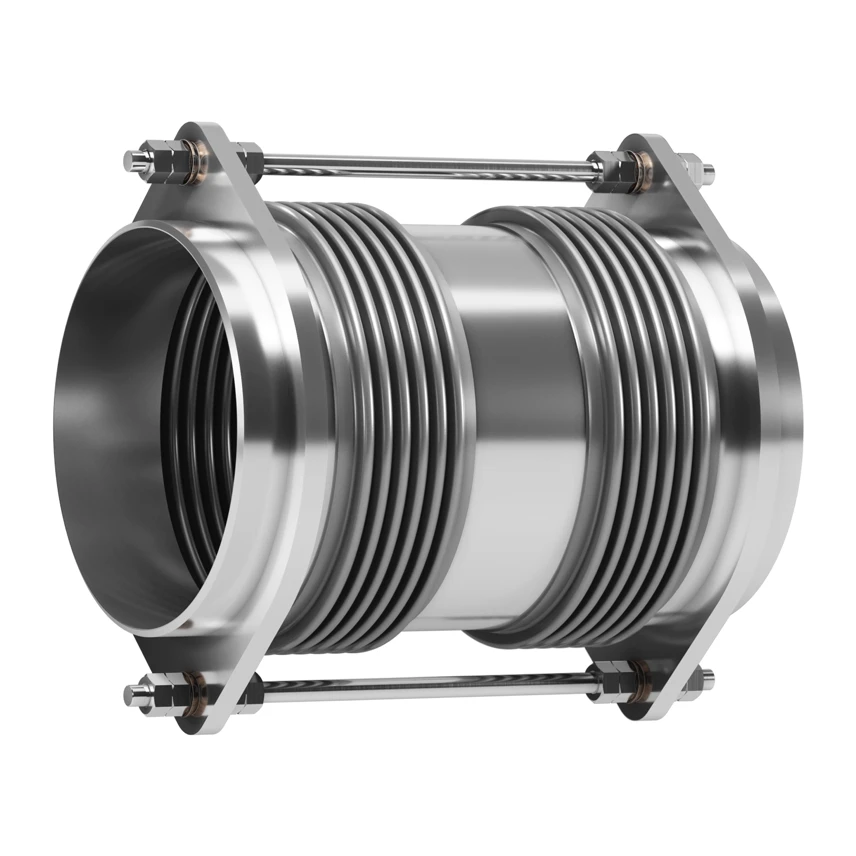

Tento model se skládá ze dvou vlnovců spojených centrální trubkou a systémem omezovacích tyčí, které jsou schopné odolat síle vyvolané vnitřním tlakem.

Tento model se používá k absorpci příčných pohybů ve všech rovinách. Navíc díky speciálnímu designu a/nebo umístění systému omezovacích tyčí lze tento typ použít k absorpci některých axiálních a úhlových pohybů.

Omezovací tyče se dodávají v sadách po dvou nebo více kusech, rovnoměrně rozmístěných po obvodu kompenzátoru. Pokud je kompenzátor dodáván se 2 omezovacími tyčemi v úhlu 180 stupňů, může se kompenzátor volně vychylovat v úhlovém i příčném směru. Se třemi nebo více omezovacími tyčemi jsou možné pouze příčné výchylky.

Velikost příčného vychýlení závisí na velikosti úhlu, který může každý vlnovec absorbovat, a na délce centrální trubky. Velikost příčného vychýlení lze zvýšit nebo snížit pouhou změnou délky mezitrubky, přičemž tepelná roztažnost centrální trubky je absorbována vlnovcovými prvky.
