Axiální kompenzátory jsou speciálně navržené a vyrobené tak, aby absorbovaly axiální posuv, tj. stlačení a prodloužení podél své podélné osy.

Existují různé konstruktivní konfigurace axiálních kompenzátorů a za určitých okolností mohou absorbovat i jiné posuvy, ale používají se hlavně k absorpci axiálních posuvů.

Nejčastěji používané kompenzátory k absorpci axiálních posuvů jsou následující:

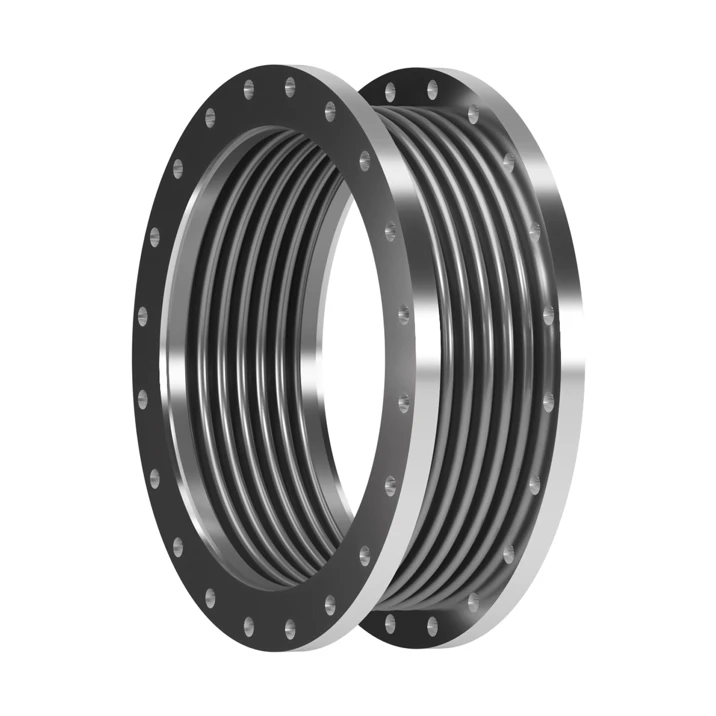

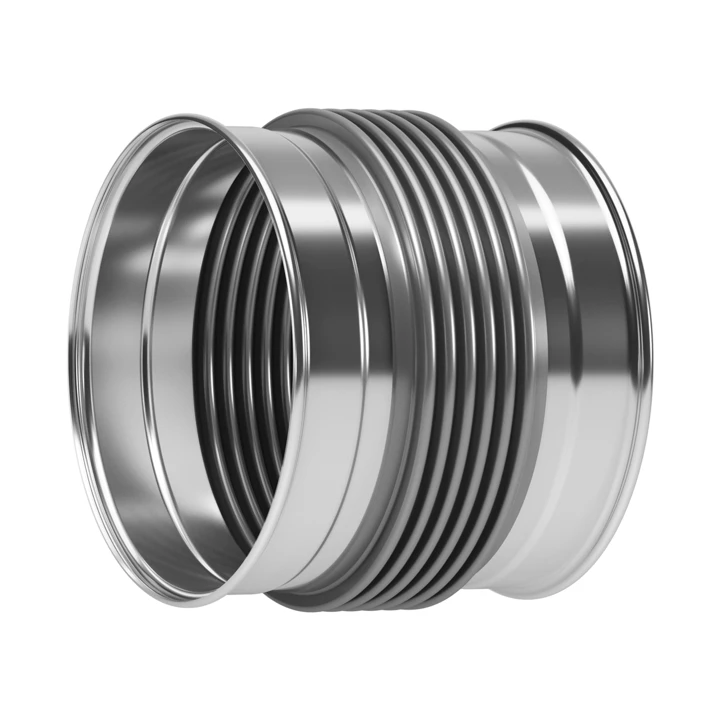

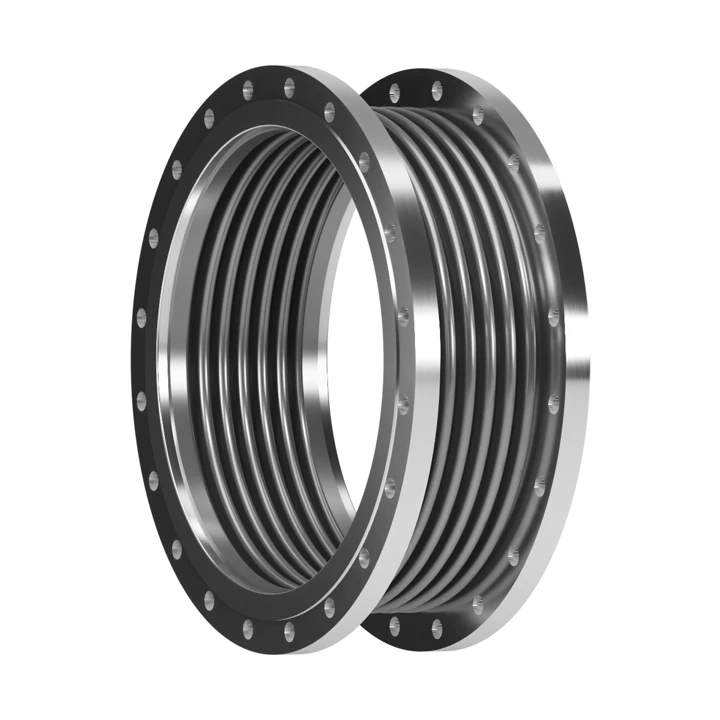

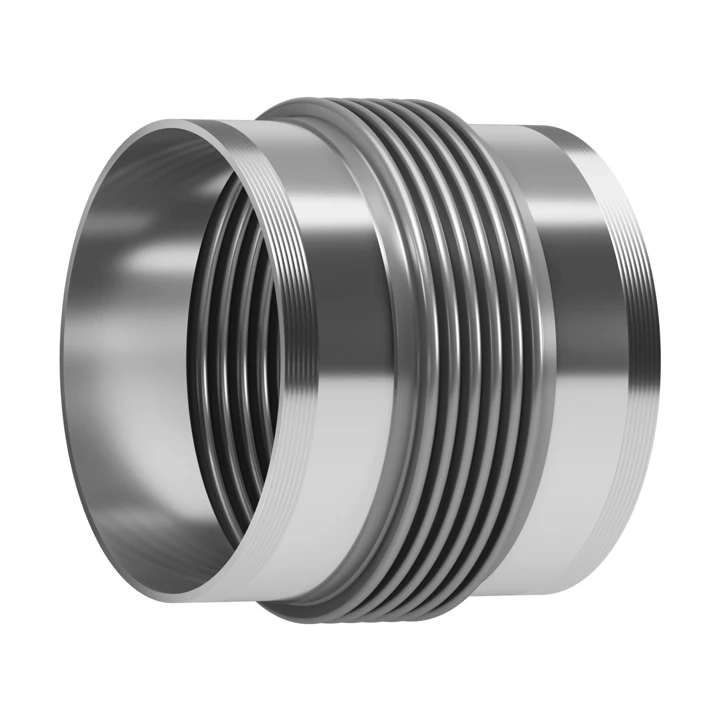

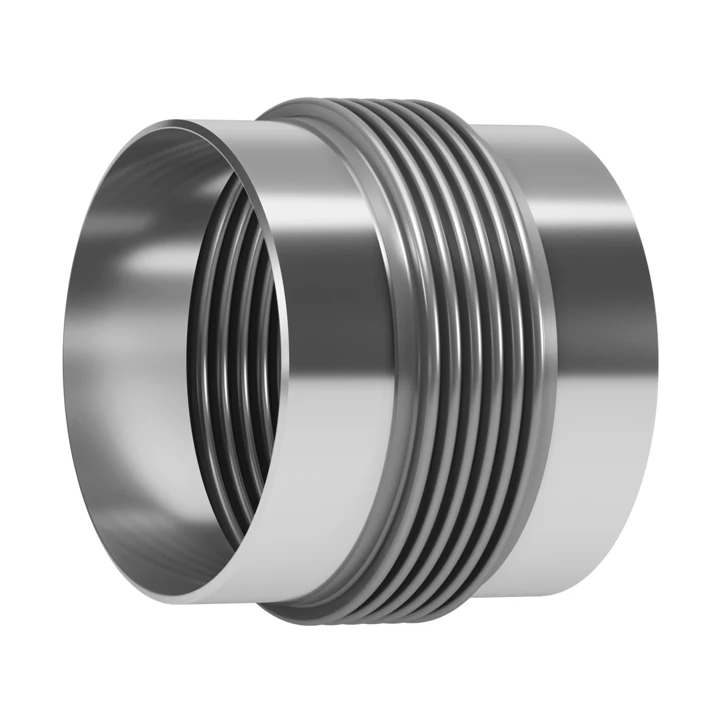

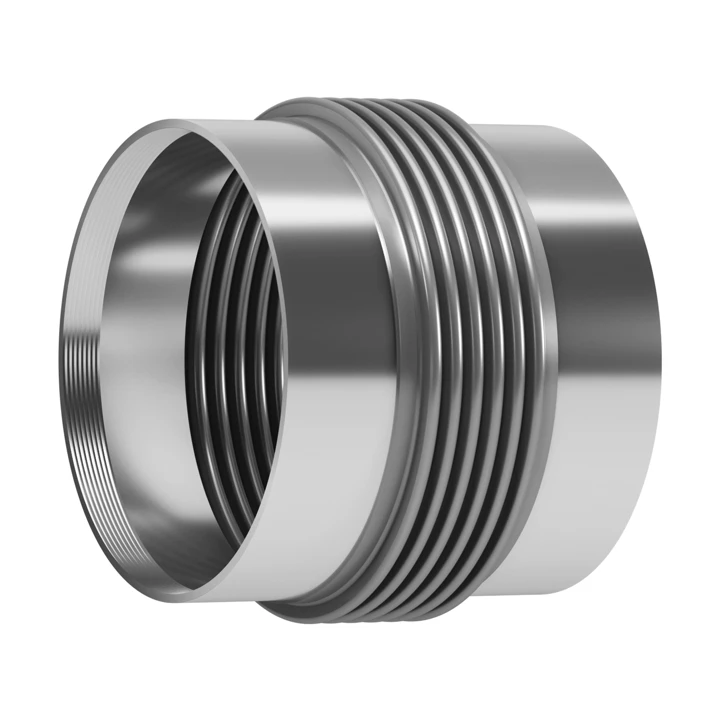

Tyto kompenzátory jsou vyrobeny z jednoho vlnovcového prvku s koncovými spoji.

Bez ohledu na příslušenství, jako jsou vložky a kryty, tyto modely absorbují všechny pohyby v jakékoli délce potrubí, ale používají se hlavně k absorpci axiálních posuvů.

Neabsorbují přetlakovou sílu, proto musí být zajištěny odpovídající pevné body a vedení. Lze je použít pouze v potrubních systémech, které mají správně navržené pevné body a osové vedení.

Více informací

Tyto kompenzátory jsou vyrobeny z jednoho vlnovkového prvku s koncovými spoji a omezovacími tyčemi.

Bez ohledu na příslušenství, jako jsou vložky a kryty, tento model absorbuje všechny typy pohybů v potrubí jakékoli délky, ale používá se hlavně k absorpci axiálních pohybů a malých příčných pohybů.

Více informací

Tlakově vyvážený kompenzátor vyrovnává axiální a laterální pohyby a působí proti přetlakové síle vlnovce. Do jednotky je zabudován další vlnovec, který je vystaven tlaku v potrubí a vytváří sílu rovnou a opačnou síle působící na hlavní vlnovec. Spojením těchto vlnovců se neutralizuje tlakové zatížení jednotky.

Tlakově vyvážené kompenzátory se používají v situacích podobných těm, které jsou popsány pro axiální a/nebo laterální expanze, ačkoli tento konkrétní typ kompenzátoru nabízí další výhodu v tom, že nepřenáší tlak způsobený vnitřním tlakem na potrubí nebo sousední zařízení. Tato vlastnost je obzvláště důležitá, pokud jde o připojení potrubí k turbínám nebo jiným citlivým zařízením, která ze své podstaty nejsou schopna odolat těmto dodatečným zatížením.

Jediným zatížením zařízení je součet sil potřebných k pohybu funkčních vlnovců a vyvažovacích vlnovců kompenzátoru.

Tento typ kompenzátoru lze instalovat mezi mezilehlé pevné body, takže není nutné hlavní pevné body potrubí nebo přilehlých zařízení.

Více informací

Speciální případ jednovrstvého kompenzátoru. Kompenzátory "Flanged & Flued" jsou vyrobeny ze dvou polovin z plochých prstencových desek.

Vnější okraje desek jsou tvarovány v jednom směru (flanged) a vnitřní okraje jsou tvarovány v opačném směru (flued).

Obě poloviny jsou svařeny k sobě a poté k plášti výměníku tepla. Díky větší tloušťce stěny je tento typ kompenzátoru robustní a z hlediska odolnosti proti namáhání nejtrvanlivější, má však nevýhodu v omezené flexibilitě.

Kompensátory MACOGA MFF jsou navrženy v souladu s povinnými pokyny přílohy 5 normy ASME VIII-1 pro konstrukci "Flanged and Flued" kompenzátorů a přílohou 26 normy ASME a normou EJMA, které stanoví metody výpočtu napětí, únavové životnosti a pružnosti.

Více informací

Kompenzátory s externě zatěžovaným vlnovcem řady MEP jsou konstruovány tak, že tlak kapaliny působí na vnější stranu vlnovce.

Tento model se používá hlavně v případech vysokého tlaku a velkého axiálního stlačení a prodloužení. Při vnějším tlaku si vlnovec zachová svůj tvar a může být vyroben v téměř jakékoli délce.

Při použití vnitřně tlakových kompenzátorů a při velkých pohybech by měl být systém rozdělen na podsekce, protože vnitřně tlakové axiální kompenzátory mají při velké délce tendenci být nestabilní. Pokud to systém umožňuje, lze použít externě zatěžované kompenzátory, které umožňují větší pohyby, protože vnější tlak má tendenci měch stabilizovat.

Více informací

Kompenzátory s vnějším pláštěm se používají v řadě specifických situací, například když běžná izolace není dostatečná, když je nutné udržovat hlavní kapalinu na konstantní teplotě, nebo jednoduše z bezpečnostních důvodů.

Tento model zahrnuje použití dvou vlnovců, jednoho uvnitř a jednoho vně.

Více informací

Tento model se používá v případech vysokého vnitřního tlaku.

Systém zahrnuje použití výztužných kroužků umístěných kolem vnější strany vln, které zabraňují deformaci vlnovce v důsledku vysokého tlaku.

Vyrovnávací a výztužné kroužky jsou zařízení používaná u některých kompenzátorů, která těsně přiléhají ke spodní části vlny. Hlavním účelem těchto zařízení je vyztužení vlnovce proti vnitřnímu tlaku.

Vyrovnávací a výztužné kroužky jsou vyrobeny z uhlíkové oceli, nerezové oceli nebo jiných vhodných slitin. Výztužné kroužky mají obvykle průřez ve tvaru písmene „T“ a vyrovnávací kroužky jsou obecně vyráběny z trubek nebo plných kulatých tyčí z uhlíkové oceli, nerezové oceli nebo jiných vhodných slitin.

Vlnovce obsahující výztužné nebo vyrovnávací kroužky mohou být zakomponovány do jakéhokoli typu kompenzátoru (axiálního, laterálního, angulárního atd.).

Více informací

Tyto kompenzátory se vyznačují vysokým profilem vlny a silnostěnnou konstrukcí.

Mohou být vyrobeny v kruhovém, oválném nebo jakémkoli jiném tvaru.

Jednovrstvé kompenzátory se často používají ve výměnících tepla, potrubích pecí a vysokých pecí.

Více informací

Bez ohledu na příslušenství, jako jsou omezovací tyče, klouby, vložky, kryty atd., tyto modely absorbují všechny pohyby v jakékoli délce potrubí, ale používají se hlavně k absorpci axiálních pohybů.

Bez omezovacích tyčí neabsorbují přetlakovou sílu, proto je nutné zajistit odpovídající pevné body a vedení. Lze je použít pouze v potrubních systémech, které obsahují správně navržené pevné body a potrubní vedení.

Více informací
