Úhlový posuv je rotační posunutí podélné osy vlnovce směrem k bodu otáčení nebo ohybu kompenzátoru podél jeho středové osy.
Kompenzátory pro úhlový posuv jsou ty, které jsou vybaveny kloubem nebo kardanem, které umožňují absorbovat úhlový posuv, pro který jsou navrženy, a omezují vnitřní tlakovou sílu. Pokud jsou vybaveny kloubem, absorbují úhlový posuv v jedné rovině a pokud jsou vybaveny kardanovým systémem, absorbují úhlový posuv v několika rovinách.
Nejčastěji používané kompenzátory pro absorpci úhlových posuvů jsou následující:
Tyto kompenzátory jsou vyrobeny z jednoho vlnovcového prvku vybaveného přivařovacími konci nebo přírubami a systému kloubových podpěr, které umožňují úhlový pohyb pouze v jedné rovině. Kloubový mechanismus je navržen tak, aby snášel plnou přetlakovou sílu. Tento model se skládá ze dvou vlnovců spojených
Tyto jednotky neumožňují axiální pohyb, nicméně některé typy kloubových systémů mohou být vybaveny otvory s drážkou pro kloubový čep, aby umožňovaly omezený axiální pohyb. Tyto typy kloubů s drážkou nemohou odolávat přetlakovým silám, a proto musí být zajištěny řádné pevné body.

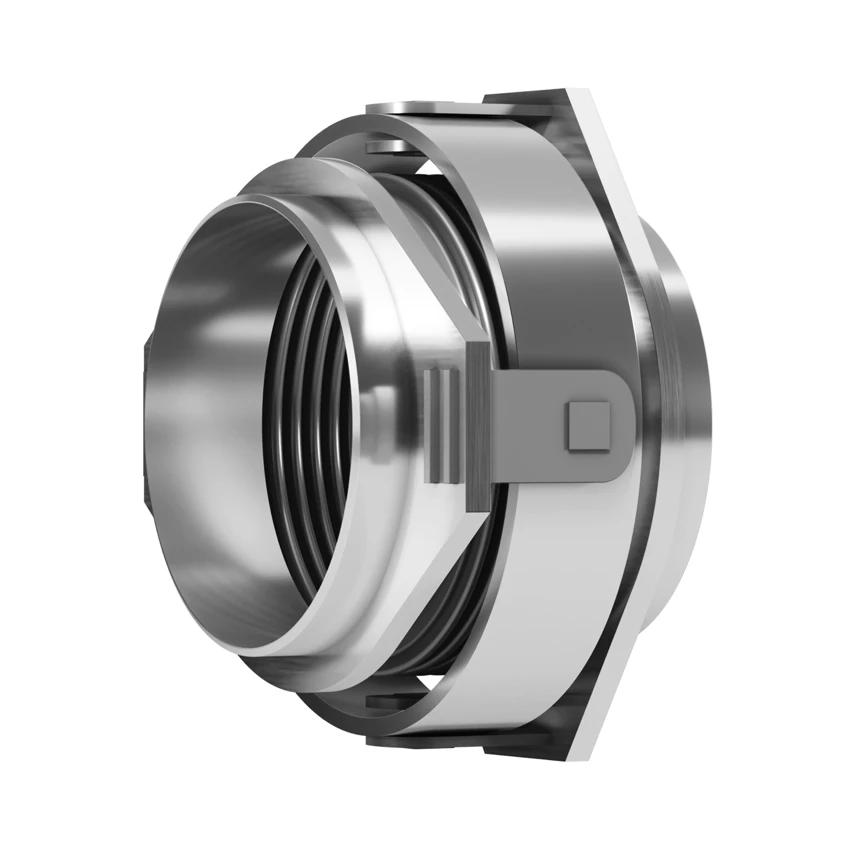

Kloubový kompenzátor s přivařovacími konci.

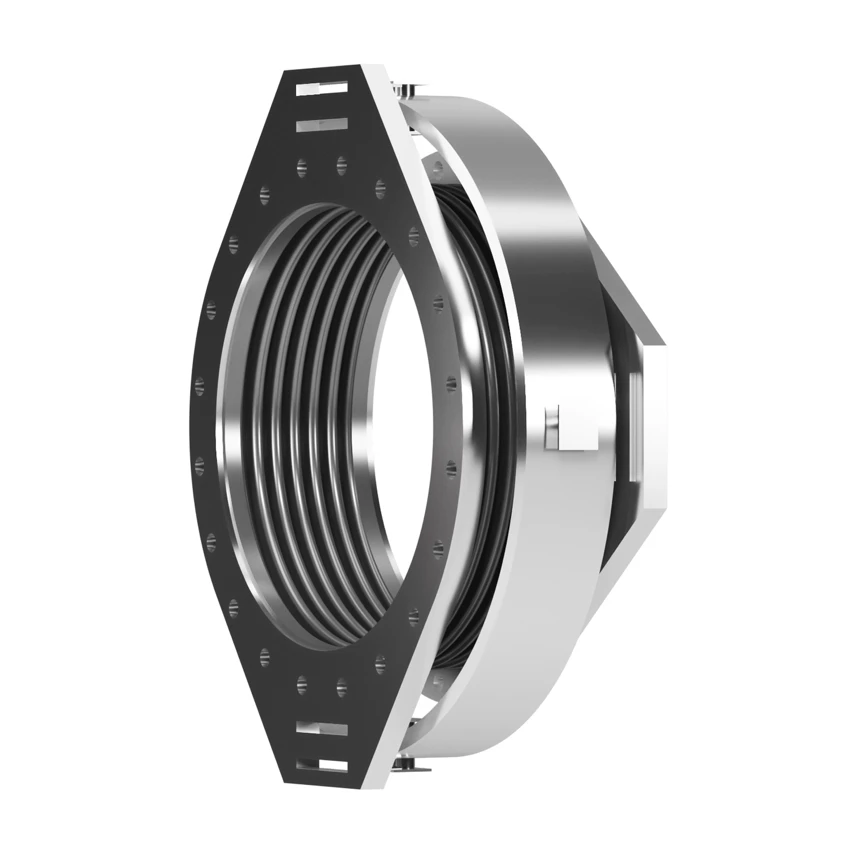

Kloubový kompenzátor s přírubami.
Tento model je navržen tak, aby absorboval příčné a úhlové pohyby pouze v jedné rovině.
Skládá se ze dvou vlnovců spojených centrální trubkou a vybavených přivařovacími konci nebo přírubami a dvojitým kloubovým systémem.
Kloubové mechanismy jsou navrženy tak, aby absorbovaly přetlakovou sílu.

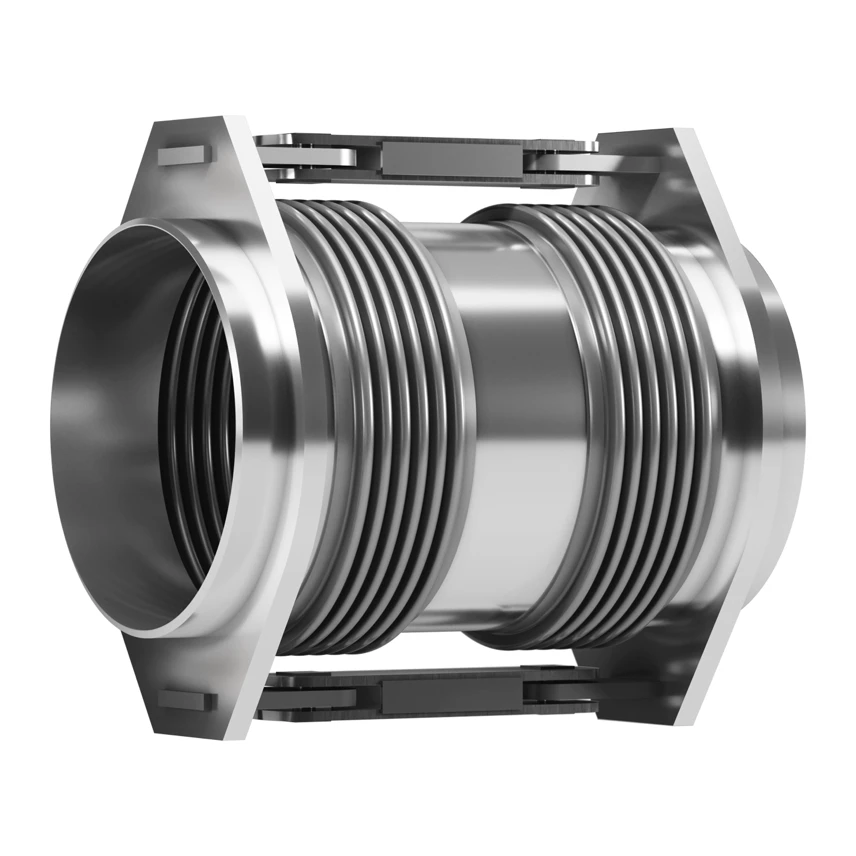

Dvoukloubový kompenzátor s přivařovacími konci.

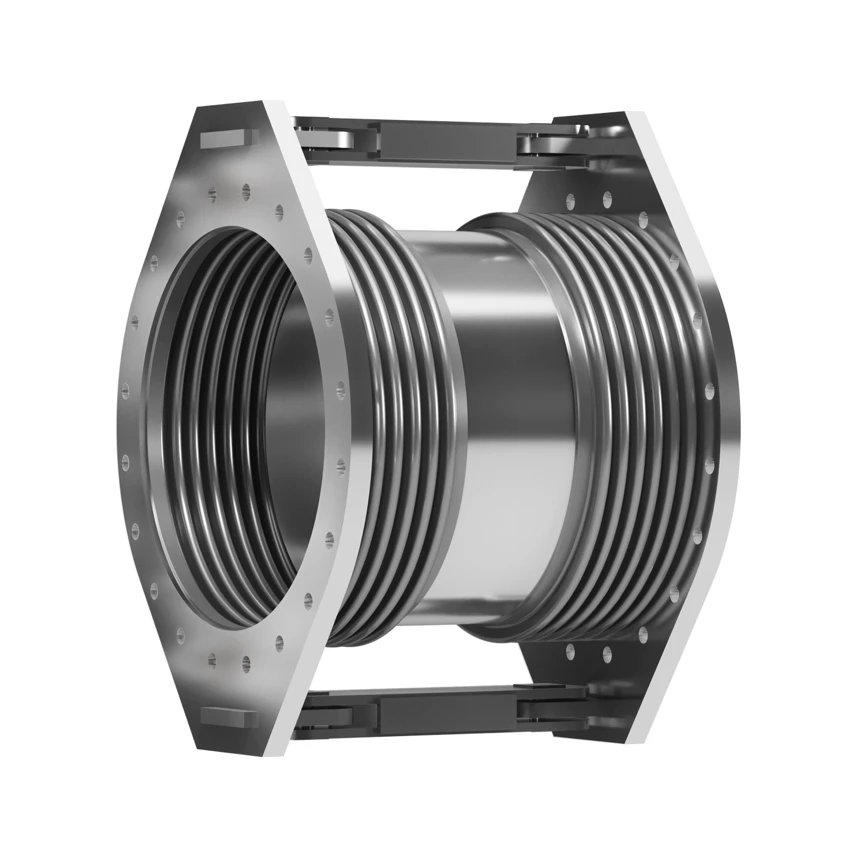

Dvoukloubový kompenzátor s přírubami.

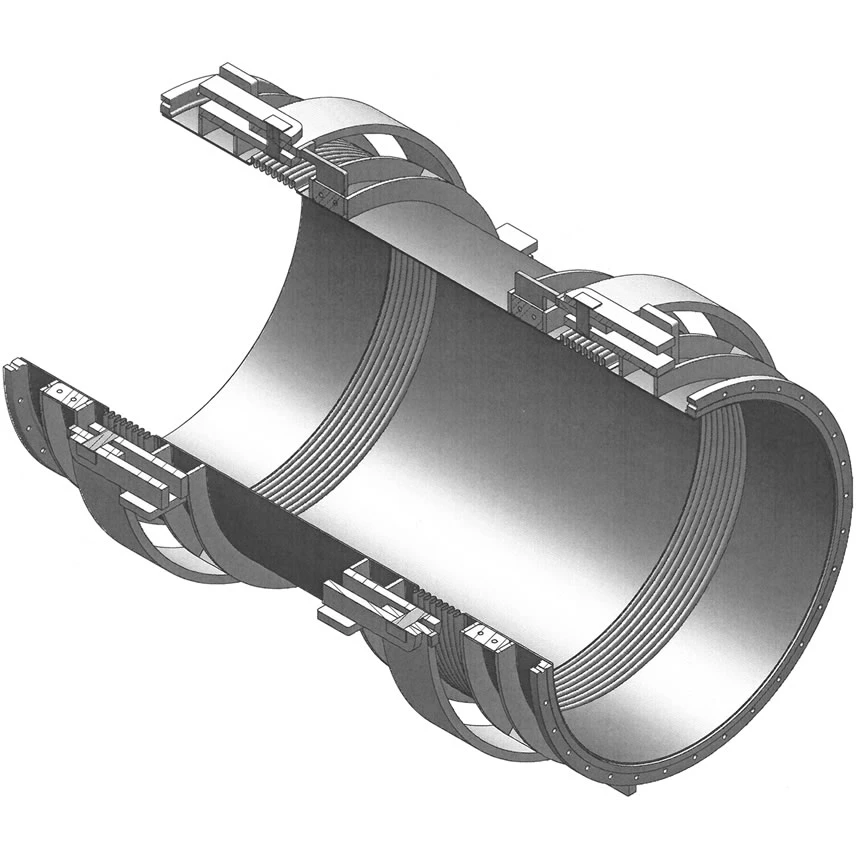

Kardanové kompenzátory jsou navrženy tak, aby umožňovaly úhlový pohyb v jakékoli rovině pomocí dvou párů kloubů připevněných ke společnému plovoucímu kardanovému kroužku. Kardanový kroužek, klouby a čepy jsou navrženy tak, aby absorbovaly přetlakovou sílu způsobenou vnitřním tlakem a smykovými silami.
Kardanový kroužek je buď kulatý, nebo čtvercový. U kulatých kardanů je třeba zohlednit torzní moment a u čtvercových kardanů nestabilitu způsobenou ohybem.
Kardanový kompenzátor s přivařovacími konci.
Kardanový kompenzátor s přírubami.
Určený k vyrovnávání příčných pohybů v jakémkoli směru a úhlových pohybů pouze v jedné rovině.
Tento model se skládá ze dvou vlnovců spojených propojovací trubkou a univerzálního systému dvojitých kloubových podpěr.
Dvoukloubový kompenzátor s přivařovacími konci.
Dvojukloubový kompenzátor s přírubami.
Navrženo pro absorpci bočních a úhlových posuvu v libovolném směru. Tento model se skládá ze dvou vlnovců spojených spojovací trubkou a dvojitým kardanovým systémem.
Dvojitý kardanový kompenzátor je v podstatě dva jednoduché kardanové kompenzátory a mezilehlá trubka, která je spojuje. Tento typ kompenzátoru dokáže absorbovat velký boční posuv v jakékoli rovině a úhlový posuv v libovolném směru.
Dvojitý kardanový kompenzátor s přírubami nebo přivařovacími konci
